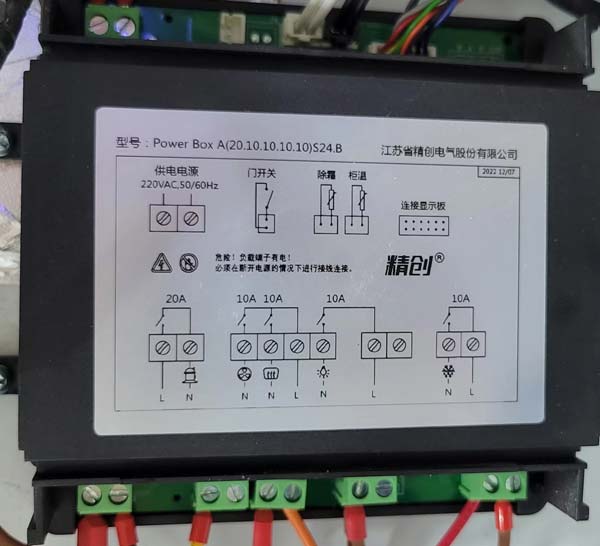

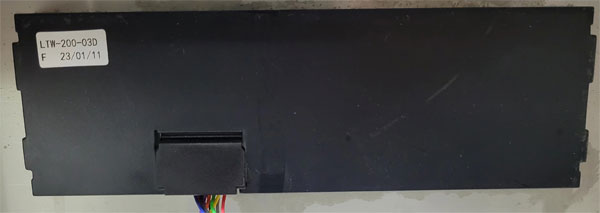

大廚小慧冷柜采用的是精創LTW-200-03D的溫度控制面板，電源盒型號：Power Box A(20.10.10.10.10)S24.B ，使用操作說明書與故障代碼表如下：

精創LTW-200溫度控制器使用說明書

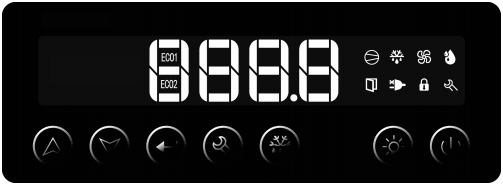

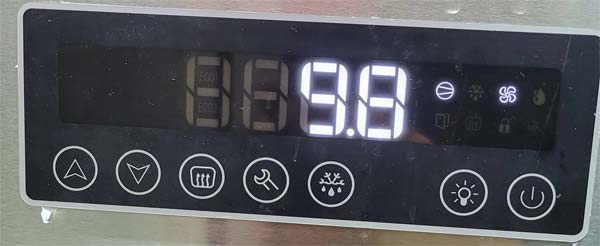

1. 操作及顯示面板


2. 指示燈說明

指示燈名稱	指示燈符號	指示燈狀態	意義
設定		亮	參數設定狀態
		滅	測控狀態
制冷		亮	制冷工作
		滅	制冷停止
		閃爍	制冷延時
風機		亮	風機工作
		滅	風機停止
除霜		亮	除霜工作
		滅	除霜停止
除霜滴水		亮	除霜滴水啟動
		滅	除霜滴水結束
柜溫設定鎖定		亮	柜溫設置鎖定，不可修改
		滅	柜溫設置未鎖定，可修改
電源		亮	交流電源異常
		滅	交流電源正常
一級節能模式		亮	一級節能模式
		滅	退出一級節能模式
二級節能模式		亮	二級節能模式
		滅	退出二級節能模式
門信號		亮	門開關有效
		滅	門開關無效


3. 參數表

地址	菜單	菜單描述	設定范圍	默認	單位
用戶菜單
0	SEt	柜溫設定值	C5~C6	4.0	℃
管理者菜單
1	PA1	管理者菜單密碼輸入（萬能密碼125）	0~250	0	/
2	c1	控制回差	0.5~9.9	4.0	℃
3	c2	壓縮機啟動最小間隔時間	0~60	5	min
4	c3	壓縮機首次啟動最小間隔時間	0~90	1	min
5	c4	柜溫傳感器校正	-10.0~10.0	0.0	℃
6	c5	溫度設置值下限	-50.0~SEt	-2.0	℃
7	c6	溫度設置值上限	SEt~85.0	22.0	℃
8	d1	除霜傳感器選擇：0=禁用，1=啟用	0/1	1	/
9	d2	除霜傳感器溫度校正	-10.0~10.0	0.0	℃
10	d3	除霜周期計算方式：0=累計制冷時間，1=自然時間	0/1	1	/
11	d4	除霜高峰期：0=禁止除霜	0~90	6	hour
12	d5	除霜過程顯示： 0=顯示柜溫 1=除霜時顯示dEF，除霜滴水開啟后延時d11顯示柜溫 2=除霜時顯示除霜啟動時柜溫，除霜滴水開啟后延時d11顯示柜溫 3=除霜時顯示溫度設定值，除霜滴水開啟后延時d11顯示柜溫 4=除霜時顯示dEF，除霜滴水開啟后當柜溫≤溫度設定值后顯示柜溫 5=除霜時顯示除霜啟動時柜溫，除霜滴水開啟后當柜溫≤溫度設定值后顯示柜溫 6=除霜時顯示溫度設定值，除霜滴水開啟后當柜溫≤溫度設定值后顯示柜溫	0~6	1	/
13	d6	除霜最長時間	1~90	25	min
14	d7	除霜終止溫度	0~50	12	℃
15	d8	除霜后滴水時間	1~99	2	min
16	d9	除霜啟動后延遲輸出時間：0=取消化霜啟動延遲	0~60	10	min
17	d10	除霜方式：0=電熱除霜，1=熱氣除霜	0/1	0	/
18	d11	除霜期間恢復柜溫顯示的延時時間	0~99	30	min
19	d12	通電后首次啟動除霜的周期：0=通電后立即啟動一次除霜	0~99	1	hour
20	F1	風機運行模式： 0=持續運轉 1=根據柜溫傳感器控制 2=根據除霜傳感器控制 3=與制冷同啟，制冷關時受F5決定，除霜及除霜滴水時關閉 4=與制冷同啟，制冷關時受F5決定，除霜時關閉，除霜滴水開啟后延時F2后開啟 5=與制冷同啟，制冷關時受F5決定，除霜啟動后先關閉，延時F2后再次開啟 6=制冷啟動后，風機延時F2時間啟動，制冷停則風機停	0~6	0	/
21	F2	風機延時啟動時間	0~60	3	min
22	F3	風機啟動溫度	-50.0~85.0	2.0	℃
23	F4	風機停機溫差	0.5~30.0	2.0	℃
24	F5	制冷停止時風機運行：0=關閉，1=運行	0/1	1	/
25	LOc	柜溫設定值鎖定：0=鎖定，禁止調節；1=未鎖定，允許調節	0/1	0	/
26	Fg1	開啟玻璃門自動除霧：0=禁止，1=允許	0/1	1	/
27	Fg2	玻璃門自動除霧周期	1~240	120	min
28	Fg3	玻璃門自動了除霧時間	5~240	30	sec
29	A1	柜溫傳感器故障時比例開停：0=取消，1=開啟	0/1	1	/
30	A2	比例制冷停止時間	1~60	5	min
31	A3	比例制冷開啟時間	1~60	30	min
32	A4	蜂鳴音輸出開關：0=禁止輸出，1=允許輸出	0/1	1	/
33	A5	柜溫超下限報警值	-50.0~A6	-10.0	℃
34	A6	柜溫超上限報警值	A5~85.0	24.0	℃
35	A7	柜溫超溫報警延時	0~600	20	min
36	A8	通電首次柜溫超溫報警延時	0~600	40	min
37	A9	超溫報警上偏差	0.1~30.0	10.0	℃
38	A10	超溫報警下偏差	0.1~30.0	5.0	℃
39	A11	超溫報警模式：0=絕對溫度點，1=設定值+超溫報警偏差	0/1	0	/
40	L01	數字信號極性：0=閉合有效，1=斷開有效	0/1	1	/
41	L02	數字信號有效時顯示：0=顯示柜溫，1=顯示dor字符	0/1	1	/
42	L03	數字信號動作后再釋放，恢復柜溫顯示最長時間 （若該時間內柜溫達到設定值即恢復顯示）	0~120	5	min
43	L04	數字信號有效，聲報警輸出：0=關閉，1=開啟	0/1	0	/
44	L05	數字信號有效，風機輸出：0=關閉，1=無影響	0/1	1	/
45	L06	數字信號有效，照明輸出：0=無影響，1=開啟	0/1	1	/
46	L07	數字信號有效；聲報警啟動延時	0~120	1	min
47	L08	是否啟動ECO-DOOR模式：0=否，1=是	0/1	1	/
48	L09	第一級ECO啟動所需檢測時間長度	1~240	30	min
49	L10	第一級ECO溫度回差	0.5~10.0	4.0	℃
50	L11	第二級ECO啟動所需檢測時間長度	1~480	120	min
51	L12	第二級ECO溫度回差	0.5~10.0	4.0	℃
52	L13	退出第一級ECO所需數字信號動作次數	1~15	3	/
53	L14	進入ECO2模式后照明模式：0=關閉，1=無影響	0/1	0	/
54	PA2	管理者菜單密碼設定（0=取消密碼）（125=顯示LOGO，其他=不顯示LOGO）	0~255	00	/
55	u1	華氏/攝氏選擇：0=華氏，1=攝氏（注①）	0/1	01	/
56	Adr	控制器地址	1~127	01	/
57	uni	控制器域地址	1~127	01	/



4. 按鍵功能

4.1按鍵名稱

按鍵符號	作用
	柜溫設定值查看及修改
	長按3秒進入參數設置狀態
	切換菜單和參數
	向上翻菜單代碼或增加參數值
	長按3秒向拷貝卡上傳數據
	向下翻參數代碼或減少參數值
	長按3秒從拷貝卡下載參數
	退出參數設置狀態
	開啟/關閉照明輸出
	長按1秒強制開啟/關閉除霧輸出
	長按3秒開啟/關閉溫控器
+	長按10秒進行控制器內部備份參數級一鍵還原操作
	查看除霜傳感器溫度值
	長按3秒在制冷、除霜/除霜延遲、除霜滴水之間強制切換


4.2按鍵操作

1)柜溫設定值查看及修改
a、測控狀態下按下鍵再松開，設定指示燈點亮并顯示柜溫設定值，進入柜溫設定值查看/修改狀態；
b、若菜單中“LOC”=0,則柜溫設定鎖定指示燈亮，禁止修改柜溫設定值；
  若菜單中“LOC"=1,則柜溫設定鎖定指示燈滅，可通過操作或鍵修改柜溫設定值；
c、按下鍵或30秒無按鍵操作，則自動保存當前柜溫設定值并退出柜溫設定值查看/修改狀態

2)參數設置
a、測控狀態下按下鍵3秒后，設定指示燈亮，顯示PA1代碼（管理者菜單密碼，若想進入管理者菜單需輸入正確密碼)；
b、按下鍵后顯示00，此時可通過或鍵輸入管理者菜單密碼。密碼輸入完成后，按下鍵（確認密碼輸入完畢)控制器自動驗證密碼正確性，若密碼正確則直接進入管理者菜單，顯示c1參數，此時可通過或鍵選擇c1、c2、...... u1參數項（即用戶菜單和管理者菜單的任意參數項）；否則，控制器僅停留在PA1項，不能顯示其它參數項；
c、選定菜單項后按鍵進入當前菜單項參數值設置，按或鍵調整參數值，再按鍵返回菜單選擇；
d、在任意參數設置狀態下，按下鍵或30秒無按鍵操作，則退出參數設置并自動保存當前參數值。
注：①管理者菜單密碼可通過菜單中“PA2”參數設置；
②當PA2=0時，取消密碼，即進入管理者菜單時不需輸入密碼，測控狀態下按下鍵3秒后直接顯示c1;
③當忘記PA2的設定值時，可使用萬能密碼125進入管理者菜單；
④管理者菜單密碼輸入單次有效，按鍵或30秒無按鍵操作退出參數設置時，下次調整須再次輸入正確的密碼。

3)參數還原
a、測控狀態下長按+鍵10秒后，溫控器顯示rSt代碼，控制器參數恢復默認值；b、使用我司拷貝卡下載參數到控制器時，控制器自動雙備份參數；
c、第一備份參數用于控制，第二備份參數用于參數還原；
d、如需修改第二備份，則應再次連接拷貝卡并執行拷貝卡數據下載功能。

4)除霜傳感器溫度查看
測控狀態下，按鍵后可查看當前除霜傳感器溫度測量值。

5)手動強制操作
a、測控狀態下，長按鍵3秒，可在制冷、除霜/除霜延遲、除霜滴水狀態之間強制切換；
b、測控狀態下，按鍵可開啟或關閉照明（需滿足一定條件，詳見下文9.4“照明”章節）；c、測控狀態下，長按鍵1秒可開啟或關閉玻璃門除霧。

6)電源開關
a、溫控器處于測控狀態時，長按鍵3秒，控制器關機，關閉所有輸出，數碼管顯示“--”；b、溫控器處于關機狀態時，長按鍵3秒，控制器重新開機（相當于重新上電）；
c、溫控器處于關機狀態時，可通過鍵開啟或關閉照明，此時其余按鍵無效。

5. 控制輸出

5.1制冷
1) 柜溫傳感器正常：
a、柜溫≥柜溫設定值(SEt)+控制回差(c1),且壓縮機啟動最小間隔時間運行完后開啟制冷；
b、柜溫＜柜溫設定值(SEt),關閉制冷；
注：壓縮機啟動最小間隔時間在控制器通電后第一次按壓縮機首次啟動最小間隔時間(c3)計算，以后按壓縮機啟動最小間隔時間(c2)計算。
2) 柜溫傳感器故障：
a、柜溫傳感器故障時比例開停取消(A1=0),制冷關閉；
b、柜溫傳感器故障時比例開停啟用(A1=1),按設定開停比例（停機A2時間，工作A3時間）工作。

5.2除霜
1) 除霜周期d4=0時，禁止除霜。

2) 除霜周期d4≠0時，非除霜和非除霜滴水狀態下：
a、除霜傳感器啟用(d1=1)且除霜傳感器溫度≥除霜終止溫度(d7)時，不能啟動除霜；
b、除霜傳感器啟用(d1=1)且除霜傳感器溫度＜除霜終止溫度(d7)時，或除霜傳感器禁用(d1=0)時，滿足以下任一條件均可啟動除霜：
①除霜周期(d4)運行完時，啟動除霜；
②長按鍵3秒，啟動除霜。
注：①除霜周期按照自然時間(d3=1)或累計制冷時間(d3=0)計算；
②除霜啟動后延時輸出時間(d9)運行完后，除霜輸出動作。

3) 除霜狀態下，滿足以下任一條件均可關閉除霜：
a、除霜傳感器啟用(d1=1),除霜傳感器溫度＞除霜終止溫度(d7)時，關閉除霜；
b、除霜最長時間(d6)運行完時，關閉除霜；
c、長按鍵3秒，關閉除霜。

4) 除霜后進入除霜滴水狀態，除霜后滴水時間(d8)內禁止制冷輸出，在此期間排出除霜時產生的滴水。除霜后滴水時間(d8)運行完后進入制冷循環狀態。

5) 除霜過程顯示：d5=0：顯示柜溫；
d5=1：除霜時顯示dEF，除霜滴水開啟后延時d11顯示柜溫；
d5=2：除霜時顯示除霜啟動時柜溫，除霜滴水開啟后延時d11顯示柜溫；
d5=3：除霜時顯示柜溫設定值，除霜滴水開啟后延時d11顯示柜溫；
d5=4：除霜時顯示dEF,除霜滴水開啟后當柜溫≤溫度設定值后顯示柜溫；
d5=5：除霜時顯示除霜啟動時柜溫，除霜滴水開啟后當柜溫≤溫度設定值后顯示柜溫；
d5=6：除霜時顯示柜溫設定值，除霜滴水開啟后當柜溫≤溫度設定值后顯示柜溫。

6) 除霜方式：
共有兩種除霜方式供選擇：電熱除霜(d10=0)，熱氣除霜(d10=1)
兩種除霜方式下控制器輸出狀態如下表所示：

化霜方式 系統狀態	電熱化霜	熱氣化霜
制冷輸出	壓縮機開	壓縮機開
	電加熱關	四通閥關
除霜延時	壓縮機關	壓縮機關
	電加熱關	四通閥開
除霜輸出	壓縮機關	壓縮機開
	電加熱開	四通閥開
除霜滴水	壓縮機關	壓縮機關
	電加熱關	四通閥開


5.3風機
共有七種風機運行模式供選擇：

1）F1=0：持續運轉

2）F1=1：根據柜溫傳感器控制
a、柜溫傳感器溫度＜風機啟動啟動溫度（F3）時，風機開啟；
b、柜溫傳感器溫度＞風機啟動啟動溫度（F3）+ 風機停機溫差（F4）時，風機關閉；
c、柜溫傳感器故障時，風機和制冷同啟同停。

3）F1=2：根據除霜傳感器控制
a、除霜傳感器啟用（d1=1）且正常時：
除霜傳感器溫度＜風機啟動溫度（F3）時，風機開啟；
除霜傳感器溫度＞風機啟動溫度(F3)+風機停機溫差(F4)時，風機關閉；
b、除霜傳感器禁用(d1=0)或除霜傳感器故障時，風機和制冷同啟同停。

4）F1=3:與制冷同啟，制冷關時受F5決定，除霜及除霜滴水時關閉；

5）F1=4:與制冷同啟，制冷關時受F5決定，除霜時關閉，除霜滴水開啟后延時F2后開啟；
(若F2＞除霜底滴水時間d8,則F2參數無效)

6）F1=5:與制冷同啟，制冷關時受F5決定，除霜啟動后先關閉，延時F2后再次開啟；
(若F2＞除霜啟動后延遲輸出時間d9+除霜最長時間d6+除霜后滴水時間d8，則F2參數無效)

7）F1=6:制冷啟動后，風機延時F2時間啟動，制冷停則風機停。
注：LO5=0時柜門打開禁止風機運行，柜門關閉后風機恢復柜門打開前的工作狀態；L05=1時柜門打開不影響風機工作狀態。

5.4照明
1）當L06=0時：照明僅受按鍵控制，按下打開照明，再次按下關閉照明；

2）當L06=1時：
a、門開關無效時（關門狀態），照明受按鍵控制，按下打開照明，再次按下關閉照明；
b、門開關有效時（開門動作），自動打開照明，此時照明不受按鍵控制。當門開關再次無效時（關門動作），照明恢復到開門前的狀態；

3）當進入ECO2模式后，若L14=0則自動關閉照明輸出；

4）當溫控器處于關機狀態時，僅可通過鍵開啟或關閉照明，此時照明的其他控制規則皆無效。

5.5除霧（注：此產品無此功能）
1）當Fg1=0時：禁止玻璃門自動除霧，此時可手動開啟玻璃門加熱絲，按下按鍵1秒后，啟動玻璃門加熱絲，運行玻璃門自動除霧時間(Fg3)后自動關閉，或者通過按下按鍵1秒，強制關閉玻璃門加熱絲。

2）當Fg1=1時：開啟玻璃門自動除霧，玻璃門加熱絲按照玻璃門自動除霧周期(Fg2)和玻璃門自動除霧時間(Fg3)運行，此時仍可通過手動開啟/關閉玻璃門除霧加熱絲。

5.6內部報警提示
1）溫度傳感器故障報警：
柜溫傳感器故障時顯示E01，除霜傳感器故障時顯示E02。

2）柜溫超限報警：
a、A11=0時，超限報警模式：絕對溫度點
當柜溫＞柜溫超上限報警值(A6)，且柜溫超溫報警延時運行完后顯示rH；當柜溫＜柜溫超上限報警值(A6)解除報警；
當柜溫＜柜溫超下限報警值(A5)，且柜溫超限報警延時運行完后顯示rL，柜溫＞柜溫超下限報警值(A5)解除報警。
b、A11=1時，超限報警模式：設定值+超溫報警偏差
當柜溫＞溫度設定值(SEt)+超溫報警上偏差(A9)，且柜溫超限報警延時運行完后顯示rH；當溫度＜溫度設定值(SEt)+超溫報警上偏差(A9)時解除該報警；
當柜溫＜溫度設定值(SEt)-超溫報警下偏差(A10)，且柜溫超限報警延時運行完后顯示rL；當柜溫＞溫度設定值(SEt)-超溫報警下偏差(A10)時解除該報警。
注：柜溫超限報警延遲時間在控制器上電后第一次按A8計時，以后按A7計時。

3）蜂鳴音輸出開關選擇為關閉(A4=0)時，蜂鳴器始終關閉（除連接microUPS且主電源掉電時）；
蜂鳴音輸出開關選擇為允許(A4=1)時，控制器出現報警后蜂鳴器鳴叫，所有報警解除后蜂鳴器關閉，或按下任意鍵蜂鳴器關閉。

4）數字信號有效且數字信號有效時聲報警輸出選擇開啟(L04=1)時，在數字信號有效時聲報警啟動延時(L07)運行后開啟蜂鳴器報警，數字信號無效時蜂鳴器關閉。

5）控制器已連接Elitech microUPS備用電源時，當檢測到主電源掉電時蜂鳴器以4S/1S周期報警，此時蜂鳴音不能被蜂鳴音輸出開關關閉（無論A4=0或1），必須恢復主電源供電后才能解除該報警。

6）提示代碼及其解釋

提示代碼	代碼解釋
E01	柜溫傳感器故障
E02	除霜傳感器故障
rH	柜溫高溫報警
rL	柜溫低溫報警
Er	拷貝卡編程失敗
EP	拷貝卡內數據與控制器型號不統一，編程失敗
rSt	參數一鍵還原成功
dEF	正在除霜
FgS	除霧啟動
FgC	除霧關閉
dor	門打開提示
——	控制器按電源鍵關機后顯示代碼

精創LTW-200說明書原文檔（點擊下載）
